實驗室的整體籌建不是簡單層面的實驗室裝修和設備的集成，也不是個人或某些"專家"、“機構"的經驗產物。中創盟認為實驗室的整個籌建過程是項非常復雜且專業的學科，它將會涉及到實驗室的選址、設計、布局、預算、標準、規范、基建、裝修、監審、儀器、人員、技術、體系、認證、管理、運營等等環節，且每項的每個環節均需要嚴格遵守國家相應標準。其中，以實驗室設計規劃這一項為例，首先負責實驗室設計規劃的人員應為專職于實驗室技術領域的人才，應精通各種實驗室管理體系（CNASCAMDILAC…），應對實驗室各類檢測設備的用途、功能、參數、使用環境均有一定的了解，應對各種國家/國際檢測標準有一定的解讀能力，應對客戶行業歸屬及客戶產品特性有一定的認知，還要對實驗室工裝、驗收較為精通，如：對實驗室給排水系統、供暖通風與空氣調節、建筑電氣、氣體管道、實驗室家具、智能與控制、安全與防護等系統功能有一定的了解等。

二、實驗室設計籌建總則
1.新建檢實驗室的設計應滿足主體建筑的安全評價、環境評價、職業衛生評價及節能評價等方面的要求。原有建筑改為實驗功能的變更、實驗建筑內各單體的實驗功能變更都應征得相關主管部門同意,變更不得對生命和財產構成危害。
2.在滿足檢驗檢測實驗室功能需求的同時,還應體現標準化、智能化、人性化的特點,并考慮未來發展的需要,合理確定實驗室建設規模。
3.檢驗檢測實驗室的設計審查和使用驗收除執行本標準外,尚應符合國家現行的有關標準、規范的規定。

三、實驗室設計驗收標準（部分）
GB 2894 安全標志及其使用導則
GB 3095 環境空氣質量標準
GB 3836.14 爆炸性環境 第 14 部分:場所分類 爆炸性氣體環境
GB 4962 氫氣使用安全技術規程
GB 5749 生活飲用水衛生標準
GB 6566 建筑材料放射性核素限量
GB/T 6682 分析實驗室用水規格和試驗方法
GB/T 7144 氣瓶顏色標志
GB 7231 工業管道的基本識別色、識別符號和安全標識
GB 8978 污水綜合排放標準
GB/T 9361—2011 計算機場地安全要求
GB/T 10071 城市區域環境振動測量方法
GB/T 11651 個體防護裝備選用規范
GB 12348 工業企業廠界環境噪聲排放標準
GB 13495.1—2015 消防安全標志 第 1 部分:標志
GB 13690 化學品分類和危險性公示通則
GB 15258 化學品安全標簽編寫規定
GB 15603 常用化學危險品貯存通則
GB 15630 消防安全標志設置要求
GB 16297 大氣污染物綜合排放標準
GB/T 18039.4—2017 電磁兼容 環境 工廠低頻傳導騷擾的兼容水平
GB/T 18204.5 公共場所衛生檢驗方法
GB 18580 室內裝飾裝修材料 人造板及其制品中甲醛釋放限量
GB 18584 室內裝飾裝修材料 木家具中有害物質限量
GB 18597 危險廢物貯存污染控制標準
GB 18871 電離輻射防護與輻射源安全基本標準
GB/T 18883 室內空氣質量標準
GB 19489 實驗室 生物安全通用要求
GB 20425 皂素工業水污染物排放標準GB/T 24777 化學品理化及其危險性檢測實驗室安全要求
GB 24820 實驗室 家具通用技術條件
GB/T 27025 檢測和校準實驗室能力的通用要求
GB/T 27476.1 檢測實驗室安全 第 1 部分:總則
GB/T 27476.2 檢測實驗室安全 第 2 部分:電氣因素
GB/T 27476.5 檢測實驗室安全 第 5 部分:化學因素
GB/T 32146.1 檢驗檢測實驗室設計與建設技術要求 通用要求
GB 50009 建筑結構荷載規范
GB 50015 建筑給水排水設計規范
GB 50016 建筑設計防火規范
GB 50019 工業建筑供暖通風與空氣調節設計規范
GB 50028 城鎮燃氣設計規范 GB 50029 壓縮空氣站設計規范(附條文說明)
GB 50030 氧氣站設計規范 GB 50031 乙炔站設計規范
GB 50033 建筑采光設計標準 GB 50034 建筑照明設計標準
GB 50050 工業循環冷卻水處理設計規范
GB 50052 供配電系統設計規范 GB 50054 低壓配電設計規范
GB 50055 通用用電設備配電設計規范
GB 50057 建筑物防雷設計規范
GB 50058 爆炸危險環境電力裝置設計規范
GB/T 50065 交流電氣裝置接地設計規范
GB 50068 建筑結構可靠度設計統一標準
GB 50073 潔凈廠房設計規范
GB 50084 自動噴水滅火系統設計規范
GB 50116 火災自動報警系統設計規范
GB 50118 民用建筑隔聲設計規范 GB 50140 建筑滅火器配置設計規范
GB 50174 數據中心設計規范 GB 50177 氫氣站設計規范
GB 50185 工業設備及管道絕熱工程施工質量驗收規范
GB 50189 公共建筑節能設計標準
GB 50193 二氧化碳滅火系統設計規范
GB 50210 建筑裝飾裝修工程質量驗收規范
GB 50222 建筑內部裝修設計防火規范
GB 50223 建筑抗震鑒定標準
GB 50242 建筑給排水及采暖工程質量驗收規范
GB 50264 工業設備及管道絕熱工程設計規范GB 50314 智能建筑設計標準
GB 50325 民用建筑室內環境污染控制規范
GB 50339 智能建筑工程質量驗收規范
GB 50346 生物安全實驗室建筑技術規范
GB 50352 民用建筑設計通則
GB 50370 氣體滅火系統設計規范
GB 50463 隔振設計規范
GB 50555 民用建筑節水設計標準
GB 50591—2011 潔凈室施工及驗收規范
GB 50736 民用建筑供暖通風與空氣調節設計規范
GB 50763 無障礙設計規范
GB 50974 消防給水及消火栓系統技術規范
GBZ 1 工業企業設計衛生標準
GBZ2.1 工作場所有害因素職業接觸限值 第 1 部分:化學有害因素
GBZ2.2 工作場所有害因素職業接觸限值 第 2 部分:物理因素
GBZ 158 工作場所職業病危害警示標識
GBJ 87 工業企業噪聲控制設計規范
JB/T 6412 排風柜
JG/T 222 實驗室變風量排風柜
JGJ 67 辦公建筑設計規范
JGJ 91 科學實驗建筑設計規范
ISO/IEC17025：2017;CNAS/CL01：2018《檢測和校準實驗室能力認可準則》《檢驗檢測機構資質認定評審準則》

四、實驗室技術要求驗收規范

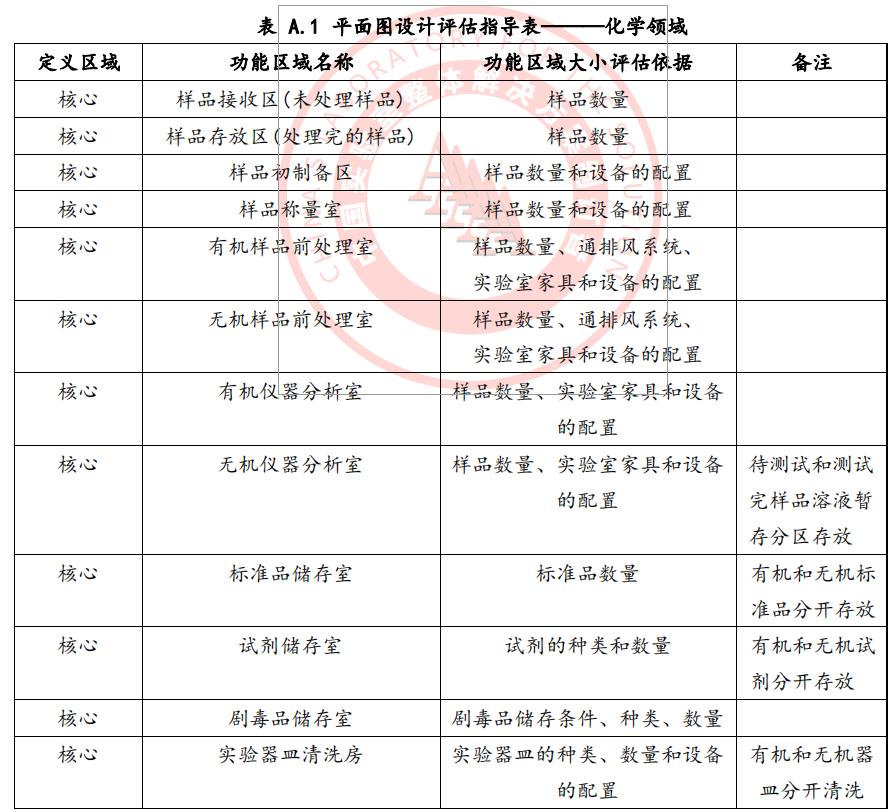

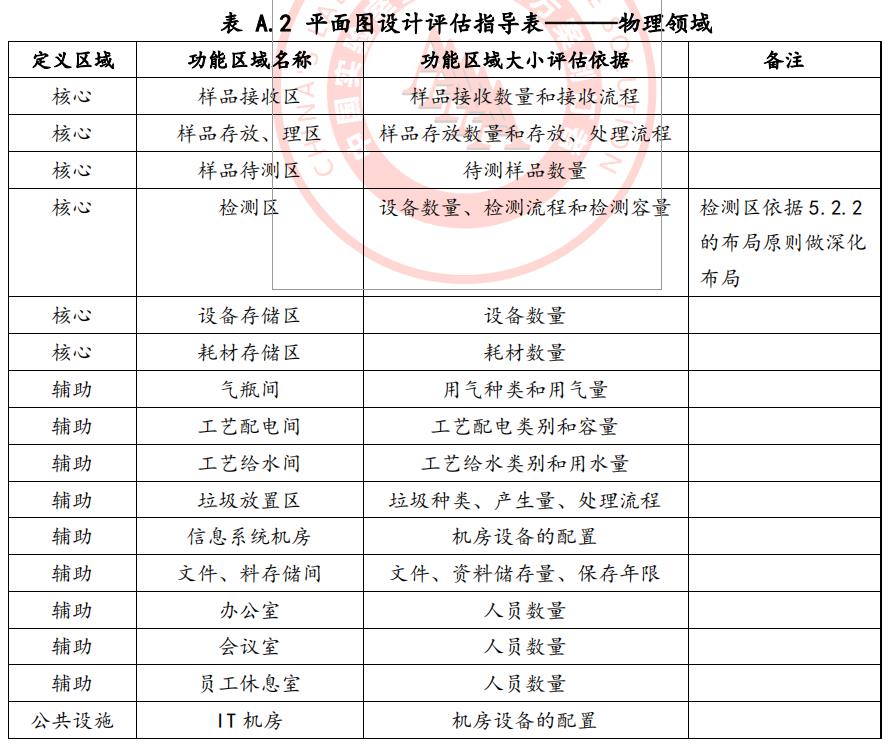

實驗室平面功能區域的劃分遵循如下組合規劃原則:
1.同類型實驗室宜組合在一起。
2.有隔振要求的實驗室宜組合在一起。
3.有防輻射要求的實驗室宜組合在一起。
4.有毒性物質產生的實驗室宜組合在一起。
5.有相同層高要求的特殊設備宜組合在同一層。
實驗室功能區域劃分中在垂直布局中應遵循如下原則:
1.大型或重型設備宜布置在建筑物的底層。
2.大型或重型測試樣品對應的測試區域宜布置在建筑物的底層。
3.較大振動或噪聲較大的設備宜布置在建筑物的底層。
4.對振動極其敏感的設備宜布置在建筑物的底層。
5.需要做設備強化地基的實驗室宜布置在建筑物的底層。
6.產生有毒有害氣體的實驗室宜布置在建筑物的頂層。
7.產生粉塵物質的實驗室宜布置在建筑物的頂層。
實驗室平面布局過程應遵循的其他原則:
1.需避免日光直射的實驗室、設備和材料貯藏室不宜布置在靠建筑外窗的位置。
2.易引起環境影響的實驗室、功能區之間應考慮分開布局、單獨防護,以避免對相鄰區域造成質量、環境或安全的影響,如噪聲、發熱、強光、電磁干擾、異味等。
3.對于有專門標準規范實驗室布局的特殊檢驗檢測實驗室,應滿足相應的標準規范的要求。實驗室建筑、結構及裝飾裝修：
1.實驗室內隔墻：采用輕質材料和裝配式構件,具有良好的觀察條件;內隔墻整體應具備牢固、保溫、防火、防潮及表面光滑平整的特性。實驗室隔墻及墻面要求如下:
1.1 非承重隔墻宜采用輕質材料和裝配式構件,并考慮實驗室功能的適用性、通用性和靈活性。走道兩側隔墻考慮防推車碰撞的防撞護欄或相應的技術措施。
1.2 實驗室用房采用玻璃隔斷分隔時,樓地面以上 1m 宜采用實體隔墻,便于實驗邊臺、電源插座、信息插座等布置安裝。
1.3 建筑外墻應滿足圍護結構的保溫隔熱、防水防潮等功能性要求。
1.4 實驗室墻面裝飾應采用易清潔材料,不得采用強反光性質的飾面材料。
1.5 實驗室墻裙高度距地面 1.2 m~1.5 m 便于清潔?？捎么纱u墻裙、油漆墻裙等。
1.6 實驗室應按照實驗室工藝特點確定墻體及飾面材料。特殊溫度環境的實驗室應采用隔熱墻體。特殊噪聲環境的實驗室應采用隔聲墻體或吸聲墻面。實驗室內具有電磁敏感設備和樣品,應做電磁屏蔽處理。
1.7 實驗室中所需易燃易爆氣瓶應按消防要求限制存放量,并設獨立隔間,其隔墻耐火極限不小于 1.5h,與實驗室之間聯通門應為甲級防火門。
2.實驗室空間高度:
2.1 應根據實驗室凈高、吊頂及設備管道安裝維護、結構梁板、建筑地面構造等綜合要素確定合理的建筑層高。
2.2 不設置空調系統的實驗室室內凈高不低于 2.8 m;當設置空調系統時,室內凈高不低于 2.6m,局部小范圍可不低于 2.4m。
2.3 特殊功能實驗室的凈高按照儀器設備尺寸、安裝操作及檢修的要求確定。
2.4 無嚴格防塵需求的實驗室,可不設置吊頂。
2.5 對于有吊頂需求但無嚴格密封防塵要求的空間,可以采用活動板塊式吊頂。
2.6 頂棚應表面光潔、無眩光、不起塵、不積塵。
2.7 需要定期清洗、消毒或防塵要求高的實驗室,其地面、墻面和頂棚應做整體式防水防塵構造。
3.實驗室過道：
3.1 應根據實驗室具體使用需求以及設備安裝維護需求確定走道的寬度和高度。單面布房的走道寬度不宜小于 1.5 m,雙面布房的走道寬度不宜小于 1.8m。
3.2 走道凈高不應低于 2.20 m。
3.3 走道應直通疏散出口的方向。
3.4 走道樓地面有高差時,宜設緩坡坡道供小推車通行
4.實驗室地面：
4.1 實驗室樓地面應滿足堅實、平整、耐磨、不起塵、不積塵、易清洗、防水防滑、防眩光等基本要求。實驗室樓面構造墊層厚度不宜小于 50mm。實驗室地面回填土壓實系數不小于 0.95,并應采用配筋混凝土地面。
4.2.有特殊要求實驗室還應滿足防電磁干擾、防靜電、防噪聲等工藝要求。
4.3.使用強酸強堿的實驗室地面應具有耐酸堿腐蝕的性能。用水量較多的實驗室地面應設排水設施。
4.4 實驗用精密儀器有防振要求或實驗中產生振動的,應根據實驗室特點采取防振隔振措施。
5.實驗室門：5.1 由 1/2 標準單元組成的實驗室的門洞口寬度不宜小于 1.0 m,高度不宜小于 2.1m。由一個及以上標準單元組成的實驗室的門洞口寬度不宜小于 1.2 m,高度不宜小于2.1m。
5.2 實驗室門扇應設觀察窗。
5.3 實驗室門應采取防蟲及防嚙齒動物進入的措施。
5.4 實驗室大型試件或設備進出的通道及門洞尺寸應按具體需求確定。
5.5 有隔聲、保溫、屏蔽或其他特殊需求的實驗室門應選用具備相應功能的門。
5.6 易發生火災、爆炸、化學品傷害等事故的實驗室的門應為外開門。
6.實驗室窗:
6.1 設置采暖及空調的實驗室建筑,在滿足采光要求條件下宜減少外窗面積。空調房間的外窗應具有良好的密閉性及隔熱性,且設不少于窗面積 1/3 的可開啟窗扇。
6.2 外窗應設防蟲紗窗。底層、地下室及半地下室的外窗宜采取防蟲及防嚙齒動物的設備。
6.3 實驗用房外窗一般不宜采用有色玻璃。對有避光要求的實驗用房應設物理屏障裝置。
7.實驗室電梯樓梯：
7.1 實驗人員日常通行樓梯,其踏步寬度應不小于 0.28 m,高度應不大于 0.17 m。
7.2 二層及以上設置的實驗用房宜設置貨運電梯。有潔凈要求的實驗室可根據使用需求設置獨立的污物電梯。
7.3 樓梯及電梯設計應符合 GB 50016 和 GB 50763 的規定。
8.實驗室衛生設施：
8.1 應根據實驗室使用需求合理配置衛生設施、更衣室和保潔用房。
8.2 實驗室建筑內宜設更衣間,設置更衣柜及換鞋柜,每人使用面積不宜小于 0.60 m2。更衣間可采用集中式、分散式或兩者結合的布置方式。
9. 公用設施用房和管道空間：
9.1 公用設施用房宜靠近相應的負荷中心。
9.2 管道空間的尺寸位置及形式應根據實驗室標準單元組合與公用設施系統結合設計而確定。管道空間設計應滿足管道敷設、安裝和維護檢修的要求。
10. 實驗室采光、通風:10.1 通用實驗室、研究工作室,輔助區的業務接待室、辦公室、會議室、資料閱覽室,宜利用天然采光。利用天然采光的房間,其窗地面積比不應小于 1∶6。
10.2 輔助區有人員長期停留的房間宜優先利用自然通風。實驗室環境允許開窗通風時,應優先利用自然通風。
11. 實驗室隔聲、隔振:
11.1 當環境噪聲超標時,建筑物圍護結構應采取隔聲措施。
11.2 對噪聲和振動敏感的實驗室或實驗臺,應遠離噪聲和振動源,并采取適當?shù)母袈暩粽翊胧?br /> 11.3 對于實驗過程中產生噪聲的實驗室,應采取隔聲和消聲措施,避免對實驗室其他功能區的干擾。獨立隔離的噪聲源實驗室,應采取隔聲和消聲措施,應符合所在地的噪聲排放限值 GB12348 的規定。
11.4 對于實驗過程中產生振動的實驗室,應采取隔振隔離措施,避免對實驗室其他功能區的干擾。獨立隔離的振動源實驗室,應采取消聲隔振措施,應符合 GB/T 10071 的規定。
11.5 樓內及屋面的空調機房、排風機房等,其設備基礎及管道支架等應采取隔振措施。
11.6 實驗室的送排風機及集中送風的空調機組宜設置在實驗室房間之外,數量較多時應設在專用的風機房內。
11.7 設置在實驗室內的各種設備均應選用低噪聲產品。
11.8 通風、空調系統所產生的噪聲,當依靠自然衰減不能達到允許的噪聲標準時,應設置消聲設備或采取其他消聲措施。系統所需的消聲量和消聲設備的選擇,應通過計算確定。
11.9 暴露在室外的設備,當其噪聲達不到環境噪聲標準要求時,應采取降噪措施。
11.10 通風、空調設備產生的振動,當依靠自然衰減不能滿足要求時,應設置隔振器或采取其他隔振措施。
11.11 精密設備、精密儀器儀表的容許振動值應由生產工藝和設備制造部門提供。當無法獲得上述數值時,按照 GB 50463 的有關規定執行。
11.12 對于沒有自帶隔振裝置的設備,當其轉速小于或等于 1 500r/min 時,宜選用彈簧減振器;轉速大于 1 500r/min 時,根據環境需求和設備振動的大小,亦可選用橡膠等彈性材料的隔振墊塊或橡膠隔振器。
11.13 受設備振動影響的管道應采用彈性支吊架。
12.實驗室給排水系統:給排水系統應包括生活給排水系統,實驗給排水系統,污、廢水處理系統及消防水系統等。儀器、設備所需冷卻水宜采用循環冷卻水系統。
12.1 實驗室給水系統若設有給水調節水池(箱),水池(箱)宜設置為兩座,并應設置溢流管和溢流報警裝置。
12.2 實驗室的供水管道應根據回流性質、回流污染的危害設置空氣間隙、倒流防止器和真空破壞器等防回流措施。防回流措施的選擇,應符合 GB 50015 的規定。
12.3 實驗室給水管上應以主實驗室為單元設置檢修閥門,各種閥門宜安裝在便于檢修和操作的位置。
12.4 實驗室根據實際需要設洗手裝置,并宜設置在出口位置。
12.5 凡進行強酸、強堿、有毒液體操作并有飛濺爆炸可能的實驗室,應就近設置應急噴淋及應急眼睛沖洗器。應急眼睛沖洗器的供水壓力應按產品要求確定。應急噴淋處應設置排水口,并在局部做適當?shù)姆浪胧?br /> 12.6X 射線探傷機機房的室內的給水管宜埋地敷設,架空敷設時應采取防護措施。
12.7 有集中生活熱水供應的檢驗檢測實驗室,宜優先利用余熱、廢熱、可再生能源或空氣源熱泵作為熱水供應熱源。
12.8 有集中熱水供應的給水系統應有保證用水點處冷、熱水供水壓力平衡的措施并應做好隔熱保溫。
12.9 實驗用水與生活用水等其他用水宜分別設置水表計量。
12.10 實驗室排水宜設置獨立的排水管道系統。
12.11 實驗室排水系統應有防回流設計,存水彎或水封高度不得小于 50 mm。有特殊要求的實驗室或防護區應根據壓差要求設置存水彎和地漏水封深度;構造內無存水彎的衛生器具與排水管道連接時,應在排水口以下設存水彎。
12.12 實驗室排水管道設置完善的通氣系統應符合 GB50015 的規定。實驗室專用排水管的通氣管與衛生間通氣管應分別設置,同時應使通氣管口四周通風良好。
12.13 實驗室化驗水嘴及其他用水器具給水的額定流量、當量、連接管管徑和最低工作壓力,應符合 GB 50015 的規定。有防噴濺需求的實驗室或實驗終端應按防噴濺要求設計終端給水壓力
12.14 微生物實驗室洗手水嘴宜使用非觸摸式;實驗室水槽、下水管道應耐酸、耐堿及有機溶劑,并采取防堵塞、防滲漏措施。存在生物危險因素的微生物實驗室等不得設置地漏12.15 實驗室給水和排水管道,應沿墻、柱、管井、實驗臺夾腔、通風柜內襯板等部位布置。不應露明敷設在有恒溫恒濕要求的房間內,并不得布置在遇水會迅速分解、引起燃燒、爆炸或損壞的物品旁,以及貴重儀器設備的上方。
12.16 給、排水管道不宜與輸送易燃、可燃或有害的氣體或液體的管道同管廊(溝)敷設。
12.17 穿過實驗室的給、排水管道,應根據管內水溫和所在房間的溫度、濕度確定隔熱防結露措施。敷設在有可能結凍的房間、地下室和管井、管溝等處的給水管道應有防凍措施。當采取隔熱防結露、防凍措施時,其外表面應光滑、平整。
12.18 給、排水管道穿過實驗室(區)墻壁、樓板和頂棚時應設置套管,管道和套管之間應采取密封措施.
12.19 給、排水管道系統上的閥門應選用密封好、結構合理無滲氣現象的煩悶門。
13.實驗室純水：
13.1 實驗用純水系統的選擇,應根據原水水質和實驗工藝對水質的要求,并結合系統規模、材料及設備供應等情況,經技術經濟比較確定。
13.2 純水系統的設備配置除應滿足實驗儀器、實驗類型所需水量和水質的要求外,還應滿足運行靈活、安全可靠、便于操作管理、運行費用低等要求,宜設置防漏水裝置及出錯警示燈。
13.3 水質要求較高的純水供水管道應采用循環供水方式,配備在線水質檢測儀表。
13.4 純水精處理或終端處理裝置宜靠近用水生產設備設置。
14.實驗室污、廢水處理：
14.1 凡含有毒和有害物質的污、廢水,均應進行必要的處理,處理達到國家或地方排放標準后方能排放;同時應結合當?shù)氐沫h(huán)評要求進行相關設計。
14.2 實驗室污、廢水按污、廢水性質、成分及污染程度應進行物理、化學、生物等不同方式處理。產生的酸、堿污水應進行中和處理,中和后達不到中性時,應采用反應池加藥處理。
14.3 凡含有放射性核素的廢水,應根據核素的半衰期長短,分為長壽命和短壽命兩種放射性核素廢水,并應分別進行處理。長壽命放射性核素且放射性濃度較高的廢水,應將廢水集中存放,待到一定數量后,采用凈化法處理;凈化過程中產生的少量濃縮液,可采用固化法處理;短壽命放射性核素廢水,應采用貯存法處理。
14.4 用于收集和處理實驗污水、廢水的埋地水池應考慮對地表、土壤有腐蝕性影響的廢液防滲處理,并應執行國家相關規范。
15.實驗室消防設施：
15.1 實驗建筑應設置消防設施,消防設施的設置應符合 GB 50016 的規定。
15.2 當設有室內消火栓系統時應符合 GB 50974 的規定。
15.3 應根據實驗建筑類型、消防等級進行自動滅火系統設計,除不宜用水保護或滅火的場所外,應采用自動噴水滅火系統。設置的自動噴水滅火系統應符合 GB 50084 的規定。
15.4 存放可燃氣體鋼瓶的特氣柜中應設置自動滅火設施。
15.5 重要的檔案室、信息中心、設有貴重實驗儀器設備的房間、儲存有與水接觸會發生燃燒爆炸的物品等不宜用水保護或滅火的場所設置自動滅火系統時,應采用氣體滅火系統。設置的氣體滅火系統,應符合 GB 50370 和 GB 50193 的規定
15.6 實驗室內應配置滅火器,配置滅火器設計應符合 GB 50140 的規定。
16.實驗室供暖系統：
16.1 供暖室內設計溫度宜采用 18 ℃~24 ℃,溫度依賴型的檢驗檢測實驗室室內供暖設計溫度應滿足工藝提出的最不利環境溫度的要求。
16.2 嚴寒或寒冷地區設置供暖系統的檢驗檢測實驗室,在非使用時間內,室內溫度應保持在 0℃以;當利用房間蓄熱量不能滿足要求時,應按保證室內溫度 5℃設置值班供暖。當工藝有特殊要求時,應按工藝要求確定值班供暖溫度。
16.3 空氣潔凈度等級嚴于 8 級的實驗室潔凈區域、室內噪聲控制要求嚴格及禁止水管進入的實驗區域,不得采用散熱器供暖。
16.4 供暖系統應設置室溫調控裝置。
17.實驗室通風系統：
17.1 凡實驗過程中產生有害氣體、蒸汽、氣味、煙霧、揮發性物質等的實驗室,應設置通風柜等工藝排風設施。除非有特殊要求,實驗室應保持微負壓,并保證室內空氣由清潔區向污染的實驗區流動。
17.2 設置機械排風系統的實驗室應進行風平衡及熱平衡的分析計算,自然補風無法滿足要求時應設置機械補風系統。在供暖地區,冬季應由建筑物的供暖系統補充補風的耗熱量,嚴寒及寒冷地區的機械送風系統送風宜加熱至 15 ℃,加熱器應采取防凍措施。
17.3 滿足下列情況之一時,應單獨設置排風系統:兩種或兩種以上的物質混合后能引起燃燒或爆炸時;混合后能形成毒害更大或腐蝕性的混合物、化合物時;混合后易使蒸汽凝結并聚集粉塵時;散發劇毒物質的房間和設備;儲存易燃易爆物質的單獨房間或有防火防爆要求的單獨房間;有防疫的衛生要求時。
17.4 排風系統排出的有害物濃度超過有關標準規范規定的允許排放標準時,應采取凈化措施。
17.5 機械送風系統的進風口的位置,符合下列規定:應設在室外空氣較清潔的地點;應避免進風、排風短路,進風口宜低于排風口 3m 以上,當進排風口在同一高度時,宜在不同方向設置,且水平距離一般不宜小于 10 m;進風口的下緣距室外地坪不宜小于 2m,當設在綠化地帶時,不宜小于 1m。
17.6 實驗室的通風量應根據污染物的放散速率和室內衛生標準經計算確定,當不具備計算條件時,可按照不小于以下的換氣次數要求確定通風量:一般實驗室 4 次/h ,有輕度污染的實驗室 6 次/h ,有大量污染的實驗室 8 次/h。
17.7 非工作時間內產生有毒、有害氣體的實驗室應設置值班通風。值班通風的換氣次數不應低于 2 次/h 設計。存放揮發性試劑的實驗室,應設置 24h 持續通風的專用化學品貯存柜。
17.8 實驗室通風柜宜布置在不受氣流擾動的位置。
17.9 使用對人體有害的生物、化學試劑和腐蝕性物質的排風系統,不得利用建筑物的管井直接作為實驗室排風系統的結構風管。
17.10 使用和產生易燃易爆物質的實驗室,其送、排風系統應采取防爆措施和采用防爆型通風設備,并設置事故排風系統,事故排風量不應小于 12 次/h 換氣。
17.11 當實驗室核心區單位面積送風量較大,人員活動區內要求風速較小或溫差要求嚴格的情況下,宜采用螺旋微孔送風及孔板送風方式。
17.12 實驗室送排風裝置應設置必要的聯鎖和自動控制系統,以保證室內參數符合設計標準要求。

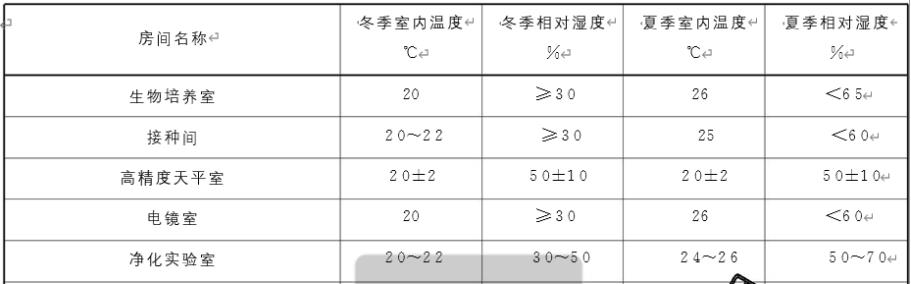

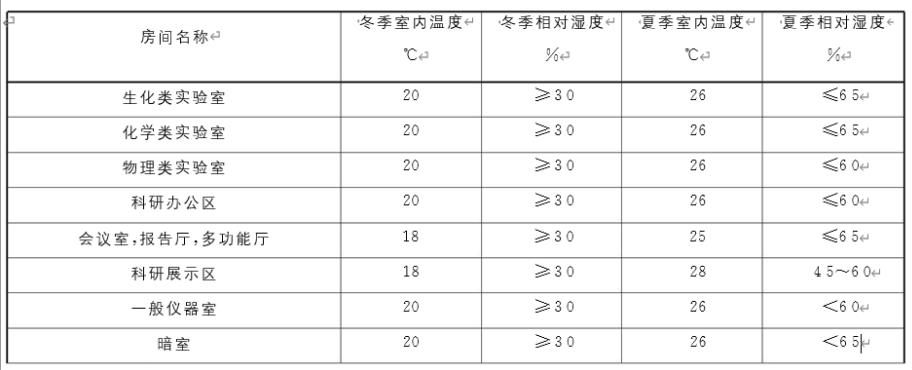

18.實驗室空氣調節系統：（溫濕度）



18.1 工藝性空調系統的室內潔凈度、設計溫度、相對濕度及其允許波動范圍、室內風速、氣流組織、噪聲和振動控制標準應根據工藝需求和健康要求確定。
18.2 對于室內溫濕度控制精度有工藝性要求的實驗室,應設置恒溫恒濕空調系統。有潔凈度工藝性要求的實驗室,應設置相應等級的潔凈空調系統。
18.3 對于實驗區域內有潔凈要求的實驗室。應設置相應等級的潔凈空調系統。潔凈區與周圍空間應維持一定的壓差,并按工藝要求決定維持正壓差或負壓差。不同等級的潔凈室之間的壓差不宜小于 5 Pa,潔凈區與非潔凈區之間的壓差不應小于 5 Pa,潔凈區與室外的壓差不應小于10Pa。
18.4 潔凈空調系統的風機宜采用變頻控制。
18.5 工藝性空調系統宜與舒適性空調系統分開設置。
18.6 運行班次或使用時間不同、溫濕度控制要求差別較大或某實驗散發的物質或氣體對其他實驗有影響的實驗室,其工藝性空調系統宜分開設置。
18.7 對有不同運轉班制或其他有特殊要求的實驗室,應設置獨立空調系統。
18.8 空調系統應設置必要的自動檢測與聯鎖控制裝置,以保證室內溫濕度及控制精度、潔凈度、氣流組織及室內外壓差等滿足實際使用要求。
19.實驗室用電：
19.1 供配電系統的設計應安全可靠,減少電能損耗,便于維護管理。
19.供電電源的特性(包括容量、電壓、頻率、電源穩定性、總諧波畸變率、備用電源的供電時間)應滿足檢驗檢測實驗室工作的要求。
19.3 應根據實驗流程要求進行負荷統計與負荷計算,以此作為供配電系統設計的依據。負荷計算應根據負荷類別和階段選用單位指標法、需要系數法或二項式法。供配電系統應預留適當?shù)膫溆萌萘考皵U展的可能。
19.4 監督檢驗、注冊檢驗、強制檢驗、復驗和委托檢驗等工作的檢驗檢測實驗室,供電負荷等級應根據實驗檢測設備的供電要求確定負荷等級。
19.5 實驗室負荷可與其他負荷共用變壓器。但對于不頻繁使用的大型設備和有較大容量的沖擊性負荷、波動大的負荷、非線性負荷、單相負荷和頻繁起動的設備時,宜由專用變壓器供電。
19.6 需持續供電的實驗項目、涉及實驗安全的重要設備、設施和貴重、精密的實驗儀器,應設置備用電源,供電時間根據具體工藝確定。
19.7 在同一實驗室內設有兩種及以上不同電壓或頻率的電源供電時,應分別設置配電保護裝置并有明顯標示予以區分。
19.8 實驗室中涉及防火、防爆、防水、防塵、污染、酸霧、振動、高海拔的場所的配電設備的選擇、安裝應符合相應的實驗室環境要求。
19.9 實驗室應根據實驗流程進行供配電系統設計。通用實驗室的供配電系統宜采用標準化、模數化的設計,用電設備可由固定在實驗臺或靠近實驗臺的固定電源插座(插座箱)提供電源。電源插座回路應設有剩余電流保護電器。
19.10 各實驗室電源側應設置獨立的保護開關。實驗室的電源緊急開關應有明顯標識、可在需要時方便操作,并有序安裝。
19.11 實驗室內涉及電氣安全的標簽系統應明顯和信息明確。鎖定系統應工作邏輯準確。許可系統應完善。實驗室內具有電源安全互鎖裝置的試驗設備應能夠在設定的條件下可靠切斷電源。
19.12 實驗室內的電氣動力設備和電動機應試通電,運行電壓、電流應正常,各種儀表指示應正常。電機的轉向和機械轉動情況應符合實驗室工作要求。
19.13 宜設計能耗監測系統,系統采集的數據應能實時準確反映實驗室的電、水、暖、氣的消耗水平,計量系統的量程、精度、控制系統應符合實驗室工作要求。
20.實驗室布線：
20.1 供配電線路宜采用銅導體。
20.2 不同電壓或頻率的線路應分別單獨敷設,不應在同一管內敷設。同一設備或實驗流水線設備的主回路和無防干擾要求的控制回路可同一管內敷設。
20.3 宜預留檢測、測控管線敷設通道。
20.4 35kV 及以下電力電纜高壓實驗的局部放電試驗系統的供電電纜應符合實驗室工作要求。
21.實驗室照明：
21.1 應合理利用天然采光。應采用高光效光源、燈具,選擇合理的控制系統,做到功能合理、技術先進、效果優良。
21.2 實驗場所應設置應急照明,應急照明的設置應符合 GB 50034、GB 50016 的規定。國家重點實驗室應設置警衛照明。
21.3 暗室、電鏡室等應設單色照明。入口處宜設工作狀態標志燈。有輻射危險的實驗室入口處應設置警示燈。生物實驗室應設置安全疏散指示燈。
21.4 生物培養室宜設紫外線滅菌燈,其控制開關應與一般照明燈具的控制開關分開設置,且應有明顯標識。
21.5 35kV 及以下電力電纜高壓實驗室、電波暗室、屏蔽實驗室的燈具應在規定電磁騷擾的條件下正常工作，實驗室整體解決方案機構中創盟實驗室技術。
21.6 吸頂或壁裝燈具距離實驗室內的實驗設備的間距不宜小于 0.3m,否則宜加裝燈具防碰撞措施。
21.7 光學暗室的燈具應符合下列要求:
● 照明燈具外表涂亞光黑漆;燈具表面和附件設有隔熱和散熱等防火措施;
● 被遮光材料覆蓋的燈具工作表面溫度應低于遮光材料的引燃溫度。
22.實驗室防雷：
22.1 實驗室工作接地的接地電阻值,應按實驗儀器、設備的具體要求確定。接地電阻值同時應符合 GB/T 50065 的規定。防雷接地電阻值應符合 GB 50057 的規定。
22.2 防雷接地如需單獨設置,采取防止反擊措施應符合 GB 50057 的規定。
22.3 實驗室應設置等電位聯結,電子類檢測實驗室應根據房間布局預留接地母線和接地端子。
22.4 保護接地、功能接地、防靜電接地、防雷接地、等電位聯結的范圍、形式、方法、采用的材料和規格應滿足實驗室的工作要求。
22.5 實驗室電子信息系統應按照簡易雷擊風險評估出雷電防護等級,采取相應的防雷保護措施。
22.6 精密電子儀器實驗室要采取電磁屏蔽措施。
23.實驗室電氣防火：
23.1 實驗室火災自動報警系統的設置應符合 GB 50016 及 GB 50116 的規定,當單一型火災探測器不能有效探測火災,可采用多種火災探測器進行復合探測。
23.2 實驗室中涉及防火、防爆、防水、防塵、污染、酸霧、振動、高海拔的場所的火災自動報警設備的選擇、安裝應符合相應的使用要求。
23.3 實驗室進線處應裝設防止剩余電流火災的監控系統,報警信息宜上傳到消防值班室或消防控制室,如無上述消防功能房間,可在實驗室內設置剩余電流火災的聲光報警裝置。
23.4 實驗室內實驗設備的工作不應干擾空間內火災自動報警系統的正常工作狀態。如可能產生干擾,需選擇和更換適合本區域環境的報警設備或應有必要的火災預防和管理要求。
24.實驗室氣體存儲：
實驗室氣體包括氫氣、氧氣、氮氣、氬氣、氦氣、甲烷、乙炔、壓縮空氣等實驗氣體在實驗建筑內的氣體儲存和氣體管道。實驗室設計前期，應根據實驗室需求,配置符合實驗要求的氣源種類和氣體系統。集中供氣系統要和實驗室同步設計,并考慮實驗室的發展需求。實驗室用高壓氣體、可燃氣體、惰性氣體的存儲和供氣系統應設置相應的安全措施,并應符合相關標準規定的要求。氣體管道材料和閥門的選用,應滿足實驗工藝對氣體純度、露點的要求和使用特點,并按氣體性質經技術經濟比較后確定。
24.1 采用瓶裝氣體供氣時,當實驗室需求的氣體種類大于 3 種,或需儲存 3 瓶以上時,宜集中設置氣瓶室,采用集中供氣系統時,氣體通過管道輸送到各個用氣點。
24.2 對日用氣量不超過 1 瓶氣體的實驗室,室內可放置一個該種氣體的氣瓶。氣瓶應儲存在氣瓶柜中,或采取相應的安全措施集中布置。
24.3 氣瓶室不應布置在地下室,宜單獨設置或設在無危險的輔助工作區內,并靠外墻布置,還應考慮其對周圍環境和人員的影響。
24.4 實驗用壓縮空氣由自備空氣壓縮機提供時,壓縮機宜集中設置。
24.5 氫氣鋼瓶的儲存和使用應符合 GB4962 的規定。
24.6 承裝易燃易爆氣體的氣瓶室內安裝的電源插座、照明電器、設備配電等電氣系統應滿足防爆要求。
24.7 氣瓶室內應將易燃與助燃氣體分區儲存,中間為防爆墻體隔斷;使用的空瓶和實瓶也應分開儲存,距離不少于 2m,且應有空瓶與滿瓶標識。
24.8 氣瓶室應有換氣次數不小于 3 次/h 的通風措施,存放可燃氣體時換氣次數不應小于 6 次/h。
24.9 存儲易燃易爆氣體的氣瓶間和使用可燃氣體的實驗室應設置可燃氣體泄漏報警裝置和事故排風裝置,存儲惰性氣體的氣瓶間宜設置氧含量報警裝置。事故通風換氣次數不應小于 12 次/h ,報警裝置與相應的事故排風機連鎖。
24.10 應根據實驗需求合理設置氣源的切換系統,并設置氣瓶低壓報警裝置,適時監視氣瓶使用狀況,保證氣體的純度、壓力、流量恒定并持續供給。
24.11 氣瓶室設計要規定承裝氣體范圍、氣瓶容積和氣瓶數量,不允許超裝、超類型存放。
24.12 氣瓶及管道的安裝應布局合理,安裝牢固、便于運行、維護和檢修。
25.實驗室氣體管道：
25.1 氣體管道宜集中布置并沿墻明線敷設,且方便安裝和檢修。引至儀器臺的管道應固定在儀器臺附近。
25.2 氣路系統設計要滿足實驗室各種儀器設備對所使用氣體的不同需求,在樓層、房間、實驗臺、儀器使用終端配置相應的氣體減壓閥和緊急切斷閥,連接儀器使用終端的易燃易爆氣體管路應設置阻火器。
25.3 當管道井、管道技術層內敷設有氫氣和其他易燃易爆氣體管道時,應有換氣次數為 1 次/h~3 次/h 的通風措施。
25.4 易燃易爆氣體管道嚴禁過生活間、辦公室,不宜穿過不使用該種氣體的房間。
25.5 穿過實驗室墻體或樓板的氣體管道應敷在預埋套管內,套管內的管段不應有焊縫。管道與套管之間應采用非燃燒材料嚴密封堵。
25.6 要根據輸送的氣體種類和使用要求合理選用管道材料和閥門?？扇細怏w管道和氧氣管道所用的管件和儀表應是適用于該介質的專用產品,不得代用。
25.7 氫氣、氧氣管道的末端和最高點宜設放空管。放空管應高出層頂 2m 以上,并應設在防雷保護區內。氫氣管道上還應設取樣口和吹掃口。放空管、取樣口和吹掃口的位置應能滿足管道內氣體吹掃置換的要求。
25.8 可燃氣體、氧氣管道和設備應設置防雷、防靜電設施,其設計應滿足相應國家標準、行業標準和規定要求。
25.9 管路系統安裝完畢后應按設計文件規定進行強度試驗,強度試驗應采用氣壓試驗,并應采用嚴格的安全措施。
25.10 氣體管道應按不同介質的氣體種類設置明顯標識,同時氣體管道上還應標明氣體流向。
26.實驗室家具：實驗室家具指的是各類實驗臺、實驗用柜、通風柜、排氣罩等實驗用家具。實驗家具的技術要求除滿足本規范外還應符合相應的國家標準、行業標準要求。實驗室家具的選擇及配置應考慮實驗臺的布局模式、結構尺寸、臺面選擇,通風類型、柜體 選型、安全設施配套等,除滿足實驗功能外,還應與建筑標準單元組合設計緊密結合。
26.1 通風柜、排氣罩
●應定期對通風柜前操作人員呼吸帶測得的有害氣體逸出濃度進行檢測,確保有害氣體逸出濃度不大于 0.5 mL/m3,對實驗工藝的特殊要求可由設計確定。
●實驗室采用變風量通風柜等設備時,通風系統應采用變頻風機。在實驗室通風柜、排氣罩等通風設備使用過程中,應對實驗室的通風系統進行動態跟蹤和比例調節,確保實驗室內靜壓值控制在設計規定的范圍內。
●通風柜內襯板及工作臺面,按使用性質不同應具有相應的耐腐、耐火、耐高溫及防水等性能,盤式工作臺面應設杯式排水斗。
●通風柜內的公用設施管線應暗敷,向柜內伸出的龍頭配件應具有耐腐及耐火性能。各種公用設施的開閉閥、電源插座及開關等應設于通風柜外殼上或柜體以外易操作處。
●通風柜應根據工藝需要配置廢液收集裝置及控制系統。
●實驗室通風柜的安裝位置應選擇避開人流通行,門扇開關,空調送風等所產生的氣流對其工作口氣流的干擾,以免破壞實驗室通風柜通風的正常工作。
●各類型排氣罩的結構應滿足易拆卸、易重組、易清洗要求。并保證罩口風速或控制點風速應足以將發生源產生的塵、毒物質吸入罩內,確保達到高捕集效率。
26.2 實驗臺/柜
●各類實驗臺、柜除特殊要求外,宜采用標準設計產品。
●實驗用臺、柜的基材應符合環保要求,面材應具備理化性能好、耐腐蝕、易清洗、防水、防火的特點,結構與配件還應滿足人類功效學及操作安全的要求。
●實驗臺、柜的各種公用設施管線及龍頭、電源插座及開關等配件宜與實驗臺體的公用設施支架或與實驗臺體靠近的獨立公用設施支架或管槽結合在一起。實驗用水盆宜與實驗臺體結合在一起。
●天平臺臺面和臺座,應做隔振處理。天平臺沿墻布置時,應與墻脫開。天平臺基應設獨立基座。臺面宜采用平整光潔、有足夠剛度的臺板,并不得采用木制工作臺。
●高精度天平室中的天平臺獨立基座的允許振動限值,應按生產廠商提供的數據選用,無資料時應滿足設計文件的規定要求。
●功能柱、功能翼宜為方便對接電路、水路、氣路以及通訊等公共系統的輸入接口,方便與實驗臺組合即插即用。
●木家具中有害物質限量應符合 GB 18584 的規定,天然石材放射性應符合 GB6566 中的 A 級規定。
27.智能與控制：
應適用于檢驗檢測實驗室機電設備的控制系統、信息網絡的設計和功能性驗收。智能與控制系統的設計、施工及驗收應符合國家和行業有關標準的規定。實驗大樓內所有的智能化控制系統的線纜敷設應考慮防止信號干擾的措施,并根據建筑特點按照線纜功能選擇合適的橋架與槽盒,并有可靠的接地措施。
27.1 通風與空氣調節設備應監測與控制下列參數:
●風機、水泵、水塔、制冷機、除塵器、廢氣洗滌塔等設備的“啟”“停”狀態。
●環保要求監測的重點廢氣排放口的各項參數并超限報警。
●過濾式除塵裝置進、出口靜壓差并超限報警。
●組合式空調箱送風或回風的溫度,相對濕度
27.2 實驗室工作區通風系統應監測與控制下列參數:
●工作區對外的相對壓力并超限報警。
●工作區工藝要求的的溫度、相對濕度并超限報警。
●工作區通風要求的最小換氣次數并超限報警。
●工作區通風要求的實時風量并超限報警。
27.3 排除有毒(危險化學品)或爆炸危險物質的局部排風系統,宜與污染物濃度報警裝置連鎖并應在工作地點設置通風機“啟”“停”狀態顯示。
27.4 空調系統的電加熱器應與空調送風機連鎖并設置無風斷電,超溫斷電保護措施;電加熱器應采取接地及剩余電流保護措施。
27.5 應對建筑物內垂直電梯的運行狀態與故障進行監視,并與電梯的實際工作情況進行核實;當客梯被當作貨梯使用時,宜通過門禁系統進行管理。
27.6 給、排水系統應監測并控制下列參數:
●水泵“啟”“停”控制、運行狀態、過載報警。
●水箱高、低水位顯示及報警。
●蓄水池高、低水位顯示及報警。
27.7 宜對冷源、熱源和熱交換系統進行監測并控制下列參數:
●冷水機組蒸發器進、出口水溫、壓力。
●冷水機組冷凝器進、出口水溫、壓力。
●熱交換器一次側,二次側進、出口溫度、壓力。
●蓄熱(冷)水槽進、出口水溫、壓力。
●蓄熱(冷)罐的液位及水溫。
27.8 實驗室防火與排煙系統的監測與控制應符合 GB 50116 的規定,兼做防排煙用的通風空氣調節設備應受消防系統的控制,并應在火災時可自動切換到消防狀態
27.9 宜對公共照明設備(公共區域、過道)進行監控。
28.信息網絡系統
28.1 實驗室布線
●線纜的選擇除應滿足數據傳輸?shù)募夹g要求外,還應注意電纜鋪設的環境要求,如在強電磁干擾區域應采用屏蔽電纜或光纜。
●電源電纜與通信電纜宜分開,以防止干擾。
28.2 機房設計應符合 GB 50174 的規定,同時滿足如下要求:
●檢驗檢測實驗室機房的安全設計應符合 GB/T 9361—2011 的中級機房的規定。
●應保證供電系統的安全,包括安裝防雷和接地裝置,部署不間斷電源設備等。
●應安裝消防設施,包括安裝火災報警系統,設置手提式或自啟式氣體滅火裝置等。
●應安裝門禁系統、視頻監視系統、入侵報警系統等安防系統。
●應保證服務器運行的溫度、濕度要求,部署空調系統。
●應保證對靜電的防護或處理,采取防靜電地板、接地等措施。28.3 服務器:
●檢驗檢測實驗室服務器設置應考慮 WEB 前端服務、應用程序服務和數據服務等各種用途的服務;這些服務可以部署在一臺或多臺實體服務器上。
●當檢驗檢測實驗室提供基于互聯網的在線服務時,出于網絡安全考慮,應在內網和外網分別部署 WEB 前端服務器。
●針對檢驗檢測實驗室的一些特殊應用服務,如實時性要求很高的儀器數據自動采集服務、需要集中編制大量檢驗報告的擬稿服務、存放數字證書的電子簽名服務等,需要考慮單獨設置服務器。
●針對檢驗檢測實驗室大量的電子文件,如儀器圖譜、原始記錄單、檢驗報告等,可考慮將文件服務器和數據庫服務器分別部署。
●為保障檢驗檢測實驗室信息系統的不間斷運行,服務器設置需要考慮雙機熱備,或者基于負載均衡的集群部署。
28.4 實驗室網絡：
●服務器及網絡核心設備宜放置在機房。
●交換機、路由器和防火墻等網絡設備初始安裝后應重新配置,確保能符合系統安全策略或系統對應的安全等級保護要求。
●合理劃分網絡安全域,對外提供服務的區域應和內部網絡隔離,內部服務器及辦公主機應放置在內網,對外提供服務的服務器應放置在對外服務區。
●在網絡與外部網絡接口處應設置防火墻、隔離網閘等邊界保護設備。
●應分別從網絡防病毒、主機防病毒等各個層次加強網絡對病毒的防范能力。
●網絡設備應安裝整齊、固定牢靠,便于維護和管理;設備上的標簽應標明設備的名稱和網絡地址;跳線連接應穩固,走向清楚明確,線纜上應正確標簽。
●有設備遠程監視與數據自動采集需求時,數據采集及傳送設備不能干擾或影響設備的運行。
28.5 集中監控系統:
●可計算或定期統計通風與空調系統的能量消耗,各種受控設備連續或累積運行的時間。
●可改變各子控制器的設定值,并可對設置為“遠程”狀態的設備進行“啟”“停”和調節。
●可根據預定的時間表或依據節能控制程序,自動進行系統或設備的“啟”“停”。
●設置操作者權限、訪問控制等安全機制。
●有參數越限報警,事故報警及報警記錄等功能并宜設有故障診斷功能。
●各種設備之間聯動、連鎖等安全保護狀態應在集中監控系統人機界面上顯示。
●應檢測中央管理工作站顯示和記錄的各種測量數據、運行狀態、故障報警等信息的實時性和準確性,以及對設備進行控制和管理的功能,并檢測中央站控制命令的有效性和參數設定的功能,保證中央管理工作站的控制命令被無沖突地執行。應檢測中央管理工作站數據報表生成及打印功能,故障報警信息的打印功能 www.123109.cn 實驗室整體解決方案機構中創盟實驗室技術。
●消防監控中心機房宜單獨設置,當與建筑設備管理系統和安全技術防范系統等合用控制室時,應符合 GB 50314 和 GB 50116 的規定。
29.實驗室安全與防護
29.1一般要求：
●適用于檢驗檢測實驗室安全和防護設施的設計和功能驗收。
●實驗室功能規劃設計應提前考慮實驗操作所涉及的危害類別,確保實驗室安全。
●實驗室建筑設計應執行國家有關安全、衛生、輻射防護、環境保護標準的規定,設置安全防盜和人員防護設施。實驗室安防措施應能避免無授權人員進入,如門禁系統。安防系統設計應優先考慮消防、應急和人員疏散的要求。
●實驗室的建設應盡可能考慮環境因素,降低風險,確保實驗室人員接觸有害物質的濃度和強度盡可能低,且在正常運行情況下不高于最大允許接觸限值。
●產生粉塵、毒物的工作場所,其發生源的布置應符合下列要求:
a.放散不同有毒物質的操作過程布置在同一建筑物內時,毒性大與毒性小的應隔開。
b.粉塵、毒物的發生源應布置在工作地點的自然通風的下風側。
c.如布置在多層建筑物內時,放散有害氣體的區域應布置在建筑物的上層。如布置在下層時應采取有效措施防止污染上層的空氣。
●實驗室設計和建設應充分考慮到個體防護裝備的配備和設置,對個體防護裝備進行合理布局應符合 GB/T 11651 的規定。
●建筑改為實驗功能的變更、實驗建筑內各單體功能的變更都應征得主管部門的同意,變更不應違背國家法律法規和其他有關規定。
29.2 評估和控制主項：
●防火與防爆
a.實驗室安全防火設計應根據實驗室類別性質符合相關消防規范及標準規定。
b.易發生火災、爆炸、化學品傷害等事故的實驗室的門宜向疏散方向開啟,滅火器的配置、設計及安裝應符合 GB 50140 的規定。實驗室應具備緊急出口并有明確的標識。
c.可能導致火災或爆炸危險的實驗室,劃分危險區域應符合 GB 50058 和 GB 3836.14的規定,并正確選擇和安裝危險環境中的電氣設備設施。
d.實驗室使用可燃和助燃性氣體時,應將可燃性氣體鋼瓶與助燃性氣體鋼瓶分開儲存,不得混合放置。
●安全標識
a.實驗室應根據活動類型設置明確、明顯、醒目的相應安全標志,包括:通用安全標志、消防標志、化學品作業場所安全警示標志、工業管道標志、氣瓶標志、設備標志等。對限制人員進入的實驗區應在其明顯部位或門上設置警告裝置或標志。
b.實驗室對影響結果質量或對防止污染、個人防護等有特殊要求的區域,應有進入和使用的控制要求和標識系統。實驗室應根據其特定情況確定控制的范圍。
c.為保證實驗室事故狀態下緊急救護需要,宜將救護電話、救助箱、救護設施集中設計為安全島結構,以保證實驗人員和實驗設備的安全。
●物理危害防護
a.員工在工作場所接觸的物理因素,包括:超高頻輻射、高頻電磁場、工頻電場、激光輻射(包括紫外線、可見光、紅外線、遠紅外線)、微波輻射、紫外輻射、高溫作業、噪聲和手傳振動等,實驗室設計和時應保障員工接觸的物理因素應符合 GBZ2.2 的規定。
b.對于高壓試驗區域,有潛在爆炸或高能射線泄漏等危險的區域應有安全隔離措施,并給出明顯、醒目的警示標志?；鹧嫒紵囼炗脷怏w應與試驗區隔離。
c.在進行放射性物質或設備的操作和使用時,實驗室設計和規劃應符合 GB18871 的規定,以及其他相關法律法規的規定。
●化學危害防護
a.腐蝕性材料宜有單獨的存放區。存放區應能防止化學品泄漏或溢出,如有泄漏或溢出應及時進行控制,并設置警告牌。
b.凡經常使用強酸、強堿、有化學品燒傷危險的實驗室,就近設置應急噴淋器及應急眼睛沖洗器。
c.對試驗中有爆炸、有毒有害危險的樣品應有防爆、排氣的措施,以確保工作環境的安全。凡進行對人體有害的氣體、煙霧、揮發物質等實驗工作的實驗區域,應設置通風裝置。實驗室試劑存儲柜、化學品存儲間等應具有足夠的通風能力。存儲易揮發、有毒、易腐蝕的物質的場所應進行有效的通風。
d.實驗室的通風能力應與當前實驗室運行情況相適應,應符合 GB 50736 的規定
●生物危害防護從事病原微生物實驗操作的場所、設備應與所從事的病原微生物的生物安全級別相適應,以防止病原微生物的泄漏。
●危險品及廢棄物的儲存和處理
a.實驗室設計和建設宜設置專門的收集區來儲存處理前的實驗廢棄物,確保實驗室有害廢棄物得到安全收集、識別、存儲和處置。所有實驗廢棄物的收集、標識、儲存和處置均應按適用的國家標準要求進行。
b.實驗室危險品的儲存和處置設施應與物品的危險性相適應,符合適用要求的規定。實驗室的危險廢棄物應棄置專門設計的、專用的和有標識的用于處置危險廢物的容器和設施內,裝量不能超過建議的裝載容量。
29.3 要素指標及遵循的標準規范:
a.員工在工作場所接觸的超高頻輻射、激光輻射、微波輻射、紫外輻射等的物理因素,不應超過 GBZ2.2 所規定的限值。
b.在進行放射性物質或設備的操作和使用時,應符合 GB 18871 的規定。
c.實驗室電氣安全、臨時線路的安裝要求應符合 GB/T 27476.2 的規定。
d.實驗室內空氣污染物的職業接觸限值應符合 GBZ2.1、GBZ2.2 和 GB/T 18883 的規定。實驗室內化學因素的職業接觸限值應符合 GB/T 27476.1 的規定。員工在工作場所接觸的化學物質、粉塵和生物因素在工作場所空氣中的濃度應符合 GBZ2.1 的規定。
e.安全標志及其使用應符合 GB2894 相應條款的規定要求。
f.消防安全標志及其設置應符合 GB13495.1—2015 和 GB 15630 的規定。氣瓶標志 應符合 GB/T7144 的規定。工業管道標志應符合 GB7231 的規定要求?；瘜W品安全標 簽和標識應符合 GB15258 和 GB13690 的規定。工作場所職業病危害警示標識應符合 GBZ158
的規定。
g.危險化學品的貯存應符合 GB15603 的規定。實驗室內物料的儲存、處理和使用應 符合 GB15603 和 GB/T27476.5 的規定要求。
h.實驗廢棄物的收集、標識、儲存和處置應符合 GB 18597、GB/T 27476.1 的規定要求。
i.氣瓶室內防爆墻、泄爆設施的設置要求參見 GB 50016。
29.4 節能與環保:
●評估和控制主項
a.實驗室廢液、廢氣、廢渣、廢物等廢棄物應分類收集、存放和集中處理,確保不擴大污染,避免交叉污染。對于較純的溶劑廢液或貴重試劑,宜在技術經濟比較后回收利用。
b.實驗室應設置收集、儲存危險廢棄物的場所。無法在實驗室妥善處理的劇毒、致癌性廢棄物以及其他危險廢棄物應報環保部門或其他有資質的單位處理,并做好記錄。
c.實驗室污、廢水的處理見 7.2.3。
d.向大氣排放空氣中的有害物質含量超過排放標準時,應根據不同情況,經過技術經濟論證,確定采取洗滌、吸附、過濾或高排氣筒排放,應符合 GBZ 1、GB 16297 的規定。
e.實驗室允許噪聲級不宜大于 55 dB(A ),其他房間應符合 JGJ67 的規定。通風、空調等動力設備應滿足國家和行業標準規定的噪聲指標,必要時可采取隔聲和隔振措施。
f.與辦公建筑合建的實驗室應安裝獨立的送、排風系統,通風道設計應符合 GB 50352的相關規定。
g.不得使用國家禁止使用、限制使用建筑材料和建筑裝修材料建筑,不應對室內產生環境污染。材料類別、數量和施工工藝等應符合 GB 50325 的規定。
h.不連續工作的實驗室供暖系統宜設置值班采暖溫度,不連續工作、產生難聞氣味的實驗室的通風系統宜設置值班模式,并可通過自控系統實現功能的切換,達到節能降耗目的。
i.對于無特殊工藝性要求實驗室,其空調系統冷源與熱源應符合國家節能減排和環保政策的相關規定,通風與空調輸配系統耗電輸熱(冷)比,風道系統單位風量耗功率等指標應符合國家及地方相關規范的要求。
29.5 要素指標及遵循的標準與規范：
a.室內允許噪聲級、隔墻空氣聲隔聲性能和樓板撞擊聲隔聲性能應符合 GBJ87、GBZ1及 GB 50118 的規定。
b.室內空氣質量各項指標應符合 GB/T 18883 的規定,以及其他相關規定的要求。
c.大氣污染物的排放應符合 GB 16297 以及地方、行業標準的規定。
d.污水排放應符合 GB8978 以及地方、行業標準的規定。
e.危險廢棄物的處理應符合 GB/T 24777 以及地方和行業標準的規定。
f.建筑節能應符合標準 GB 50189 以及地方、行業標準的規定。
30. 設計審查及使用驗收
30.1一般要求:
a.適用于實驗室環境設施的使用功能、實驗及人身安全的技術措施、節能與環境保護等工藝技術要求方面的使用驗收及設計審查。
b.實驗室的安全、消防、環境保護的設施應符合國家有關規定要求,同時應考慮實驗室安全的特殊要求,必要時應事先征詢消防主管部門的建議。
c.實驗室與主體建筑分步、分期建設時,實驗室設計應逐項落實主體建筑的防火、安全、環境和職業衛生、節能評價專篇的技術措施,特別應保證生物、化學、輻射和物理等危險源的防護水平控制在經過評估的可接受程度,為關聯的辦公區和鄰近的公共空間提供安全的工作環境及防止危害環境。
d.建設方應在方案設計、初步設計、施工圖設計階段 www.123109.cn 組織設計文件審查。設計文件的深度應滿足現行國家和行業標準的規定要求。設計審查應貫徹國家有關工程建設的方針政策,執行國家、行業的標準規范,以及本規范的相關規定。
e.實驗室驗收應按工程驗收和使用驗收兩方面進行。使用驗收應根據建設方要求進行,并由建設方、施工方協商制定使用驗收方案,必要時也可由建設方委托有工程質檢資質的第三方承擔。
30.2 評估和控制主項:
a.檢驗檢測實驗室的設計文件審查除遵照第 4 章至第 14 章的規定外,還應符合 GB50591—2011、GB 50346 的規定。

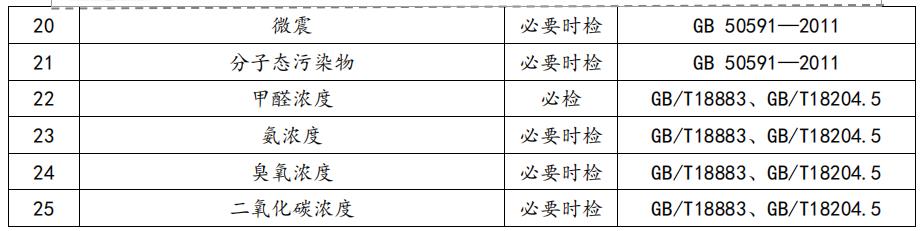

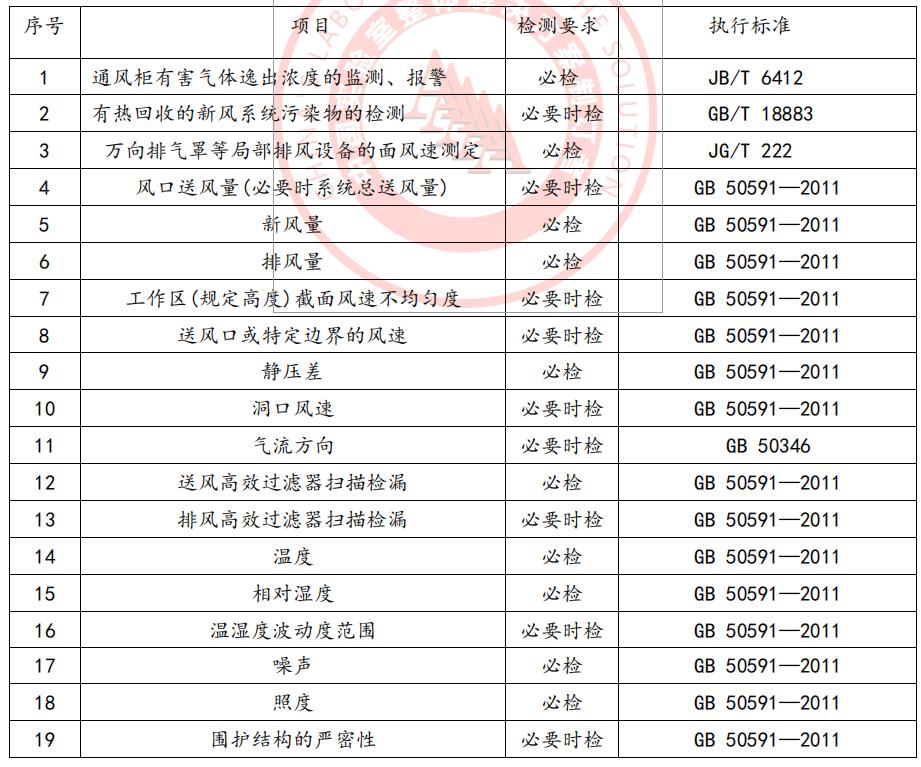

b.使用驗收中對實驗室內的環境綜合性能評定檢驗項目至少應滿足下表要求，可根據實驗功能的特殊性由設計文件補充修改和完善。

c.動態條件下對環境設備及設施的事故狀態進行檢測,確定自動報警、連鎖保護等自控系統是否運行正常,確保實驗和操作人員的安全。
d.室空調凈化系統的劃分應根據操作對象的危害程度、平面布置等情況經技術經濟比較后確定,應有效避免污染和交叉污染,有利于實驗室消毒滅菌、自動控制系統的設置和節能運行。
e.智能化系統集成進行靜態和動態的檢測驗收,檢測驗收的重點應為系統的集成功能、各子系統之間的協調控制能力、信息共享和綜合管理能力、運行管理與系統維護的可實施性、使用的安全性和方便性等要素。
f.照國家和地方環境監測管理規定,設計、建設、維護廢氣、污水、污物的永久性采樣口、采樣測試平臺和排污口標志。對排放廢氣、污水、污物的采樣,應根據監測污染物的種類,在規定的污染物排放監控位置進行,有廢氣處理設施的,應在該設施后監測。
g.驗收應在環境設備、設施運轉接近設計負荷、連續運行 48h 以上、實驗人員進行正常操作條件下進行。
h.及建設過程中使用的設備及材料應符合相關的國家標準及設計要求,并取得供貨商的合格證明文件。嚴禁使用國家淘汰和不合格產品。
i 行水、電、氣等能源消費計量制度,區分用能種類、用能系統實行能源消費分戶、分類、分項計量,對能源消耗狀況進行實時監測,及時發現糾正用能浪費現象。
j.室建設應采用有利于職業病防治和保護勞動者健康的措施,對相關設備及設施應編寫安全操作手冊,在有關設備、設施醒目位置設置警示標識,并設立可靠的防護措施。
k.時應在實驗操作狀態下,對產生的污水、廢氣、固體廢棄物等污染物的排放數量 進行檢測,用以檢測排放數量和指標是否滿足工程設計文件要求。
32.3 要素指標及遵守的標準規范：
a.環境綜合性能評定檢驗項目中的環境參數的檢測方法和要求應符合 GB 50591 的規定,還應滿足設計文件的特殊驗收要求。
b.室的空氣質量應符合 GB/T 18883 的規定。
c.室的氣流方向應由被污染風險低的空間向被污染風險高的空間流動,并滿足實驗工藝要求。檢測方法和要求應符合 GB 50346 的規定。
d.室圍護結構嚴密性檢測方法和要求應符合 GB 50591—2011 和 GB19489 的規定。
e.室應進行工況驗證檢測,有多個運行工況時,應分別對每個工況進行工程檢測,并應驗證工況轉換時系統的安全性,除此之外還包括系統啟停、備用機組切換、備用電源切換以及電氣、自控和故障報警系統的可靠性驗證。
f.室裝飾裝修工程的驗收應首先核對設計圖紙和變更文件、檢查原材料的出場檢驗報告、質量合格保證文件和材料進場檢驗報告,驗收項目和要求應符合 GB 50210 的規定。進行平面設計時根據實際情況確定所需功能區域的設置,以化學領域和物理領域為例,功能區分類和區域大小的設計評估依據見表 A.1 和表 A.2。

五、實驗室設計規劃適合對象：
燈具照明實驗室、電子電器實驗室、汽車部件實驗室、動力電池實驗室、充電樁實驗室、燃料電池實驗室、金屬材料實驗室、電線電纜實驗室、塑膠制品實驗室、化工制品實驗室、生物醫療實驗室、電力工程實驗室、建筑建材實驗室、軌道交通實驗室、軍工集團實驗室、質檢系統實驗室、檢測機構實驗室、大學院校實驗室等。
版權所有：
蘇州中創盟實驗室技術有限公司
中創盟設計咨詢（蘇州）有限公司
未經允許，私自復制/轉載，法務部必究！
